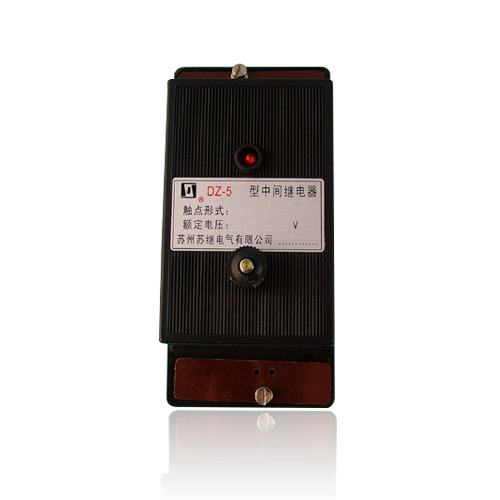

產品說明
DZ-50中間繼電器用于自動控制裝置中，以擴大被控制的電路和提高接觸能力。
產品特點
DZ-50中間繼電器用于自動控制裝置中，以擴大被控制的電路和提高接觸能力。
應用及安裝
技術參數
額定電壓：DZ—51、DZ—53型 直流：220V、110V、48V、24V、12V。
DZ—52、DZ—54型 交流：380V、220V、110V、48V、36V、24V、12V。
接點形式：DZ—51、DZ—52型：4動合(400)、2動合2動斷(220)、4動斷(040)、2切換(002)。
動作電壓：交流繼電器不大于85%額定電壓；直流繼電器不大于70%額定電壓。
動作時間：在額定電壓下，動作時間不大于0.03s。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
功率消耗：在額定電壓下，直流繼電器不大于2.5W；交流繼電器不大于5VA。

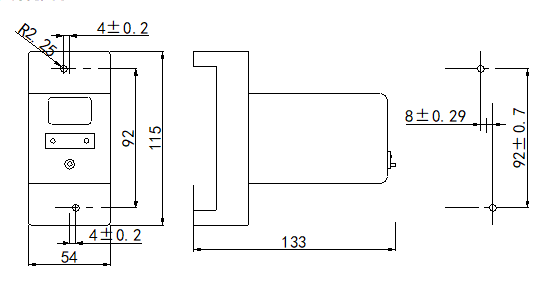

外形尺寸
資料下載
